ARP

ARP ist ein typisches ES-IS-Protokoll, das dazu dient, die MAC-Adressen in die zugehörigen IP-Adressen umzuwandeln, damit überhaupt eine Kommunikation auf der Vermittlungsschicht mittels des IP-Protokolls stattfinden kann. Das ARP-Protokoll legt zu diesem Zweck Mapping-Tabellen an, die die MAC-Adressen den Netzwerkadressen zuordnen.

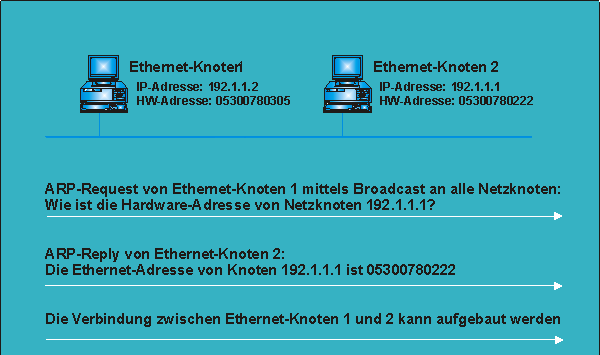

Funktionsablauf beim ARP-Protokoll

Hat ARP keinen Eintrag in seiner Tabelle, so wird über eine Anfrage an alle Netzknoten (Broadcast) die Ethernet-Adresse der zugehörigen Internet-Adresse erfragt. Nur Netzknoten mit einem Eintrag zu dieser IP-Adresse antworten auf die Anfrage. Die Antwort auf den ARP-Broadcast wird in der ARP-Adresstabelle gespeichert.

Flussdiagramm von ARP

Datenrahmen des ARP-Protokolls

Da wegen der unterschiedlichen Adresslängen von MAC-Adressen (48 Bit) und IP-Adressen (32 Bit) kein unmittelbares Mapping möglich ist wird bei ARP die Mapping-Tabelle auf Basis eines dynamischen Abfrage-Algorithmus angelegt und regelmäßig überprüft.
